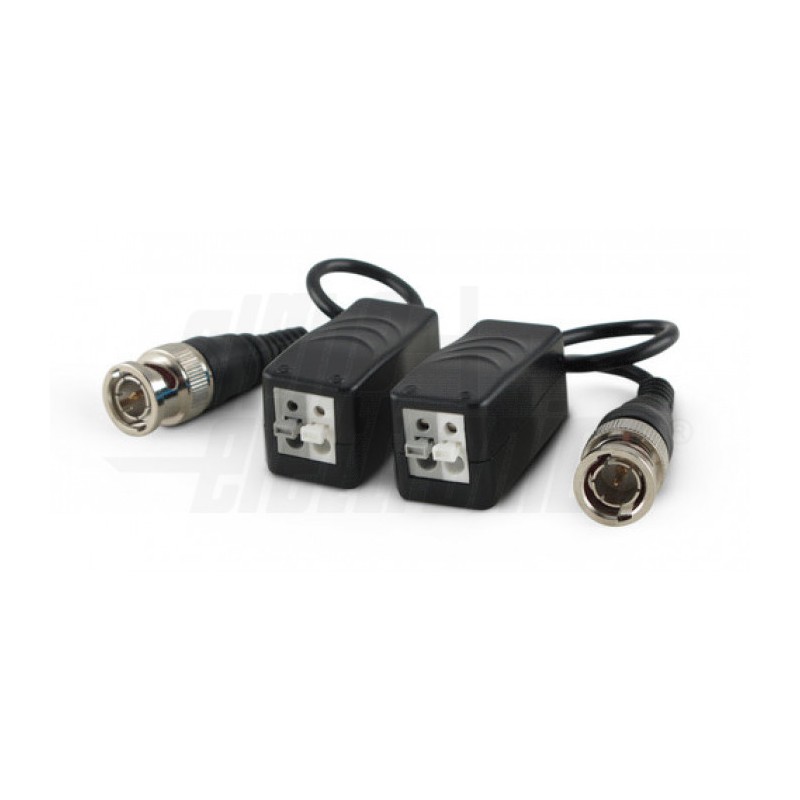

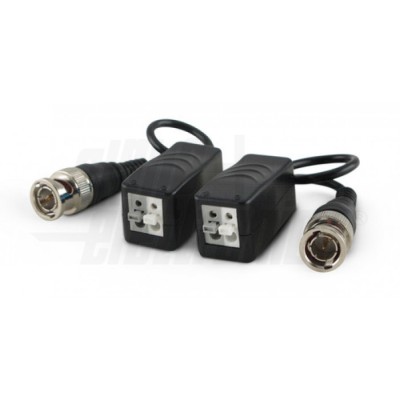

Il balun passivo CT824/1 è un convertitore per la trasmissione del segnale video su cavo twistato Cat5 o superiore per applicazioni TVCC.
L'utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video senza necessità di alimentazione esterna.
Esso dispone da un lato di un cavetto con connettore BNC per il collegamento del dispositivo video (telecamera e monitor) e dall'altro di una morsettiera a 2 poli a pressione che permette di collegare una coppia a scelta fra le 4 contenute all'interno del cavo Cat5.
Contenuto confezione: trasmettitore e ricevitore.
Caratteristiche elettriche :
Adatto per: Telecamere CCTV, Monitor, DVR
Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI
Cavo consigliato: UTP Cat5 o superiore 24-22AWG
Alimentazione: Non richiesta
Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)
Impedenza: Coassiale 75ohm, UTP 100ohm
Attenuazione: 1.5 dB typ Max
Connettori :
Video input/output: BNC maschio
Video input/output: a pressione
Protezioni :
Sovratensione: Stato solido TVS (Transient Voltage Suppressor)
Video Input: 2KV (modo comune)
Video Output: 2KV (modo differenziale)
Caratteristiche meccaniche :
Corpo: plastico
Protezione: IP20
Colore: Nero
Dimensioni(LxWxH): 35,1x16,7x18,7mm
Temperatura di lavoro: -10º ~ 40ºC
